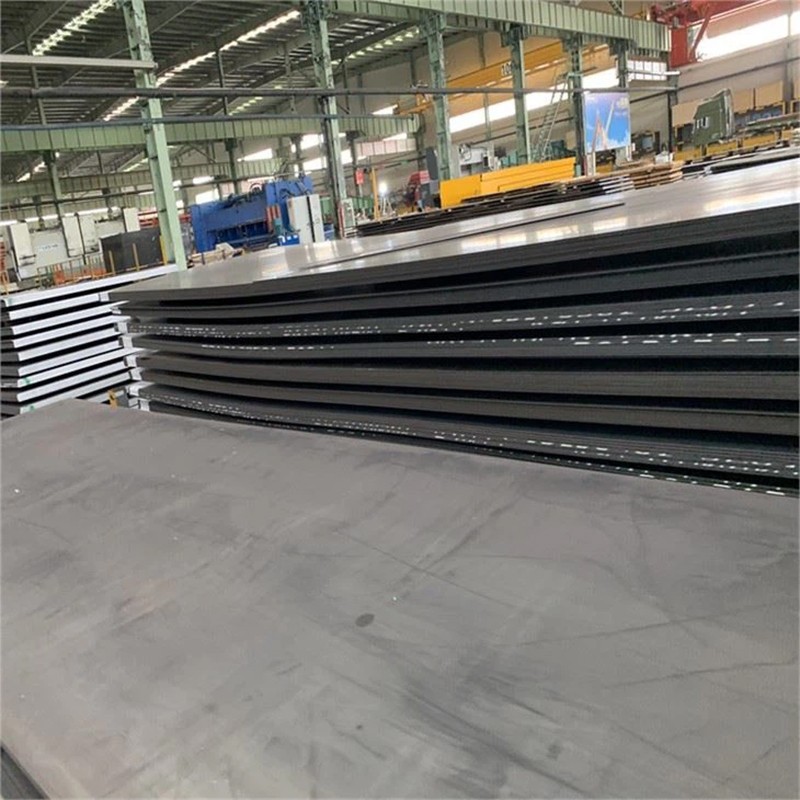

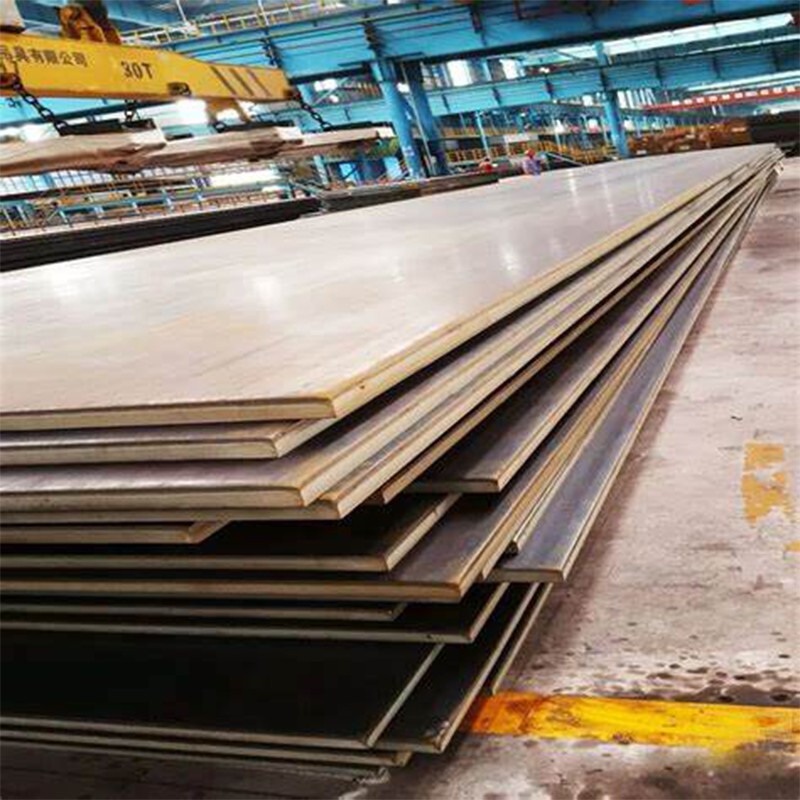

ASTM A709 Stålplader

A709 stålplade er en højstyrke lav legering, hovedsagelig brugt til brostruktur stålplade. A709 stålplader har forskellige kvaliteter, almindelige kvaliteter er 36, 50, 50W, HPS 70W og så videre.

At vælge den rigtige kvalitet af ASTM A709 stålplade er afgørende. Her er en oversigt over de mest almindeligt specificerede muligheder, deres mekaniske egenskaber og deres distinkte fordele.

Suffikset "W" i karakterbetegnelsen (f.eks. 50W, HPS 70W) står for Weathering Steel. Disse kvaliteter udviser væsentligt forbedret modstandsdygtighed over for atmosfærisk korrosion med et korrosionsindeks (I) på større end eller lig med 6,0 ​​(beregnet i henhold til ASTM G101). Dette afhænger af proportionerne af specifikke legeringselementer såsom kobber (Cu), nikkel (Ni) og krom (Cr).

Konventionel 50W produceres ved hjælp af standardlegeringsprocesser, hvorimod High-Performance Steel (HPS) produceres ved hjælp af en "raffineret kemi"-tilgang. Gennem mere præcis sammensætningskontrol og lavere urenhedsniveauer forbedrer HPS-kvaliteter markant svejsbarheden, mens vejrbestandigheden bevares.

Svejsbarhed: A709 stålplader har god svejsbarhed, men passende svejseprocedurer skal vælges for hver specifik kvalitet. HPS-kvaliteter har et lavere kulstofindhold og en endnu lavere kulstofækvivalent (CE), hvilket gør dem mindre tilbøjelige til brint-induceret revnedannelse under svejsning.

Varmbøjningsproces: I brokonstruktion bruges varmbøjningsprocessen almindeligvis til at indføre forspænding. For ikke-varme-kvaliteter (36, 50, 50W) er opvarmningstemperaturen begrænset til 1.200 grader F; for varme-behandlede kvaliteter (HPS 70W, 100W), er den begrænset til 1.100 grader F for at forhindre at kompromittere materialets hærdningsegenskaber.

1. Selvhelbredende korrosionsbeskyttelse (50W / HPS 70W) I miljøer udsat for skiftende våde og tørre forhold danner 50W-kvaliteten et tæt, vedhæftende oxidlag (rustlag), der forhindrer yderligere gennemtrængning af fugt og ilt. Dette er ikke en marketinggimmick-det er et metallurgisk princip, der understøttes af ASTM G101-beregninger. Resultatet: ingen maling, ingen ommaling og ingen vedligeholdelsesomkostninger for stilladser.

2. Obligatorisk Charpy-slagsejhed I modsætning til almindelige-konstruktionsstål (såsom A588) kræver alle ASTM A709-kvaliteter Charpy V-hakslagtest. Dette er ikke en mulighed-det er et obligatorisk standardkrav. For brudkritiske-komponenter udføres testning pr.-pladebasis (frekvens "P") i stedet for pr. ovn. Det betyder, at hver enkelt stålplade er verificeret for sejhed ved dit projekts driftstemperatur.

3. Svejsbar uden kompleks forvarmning. Kontrolleret kulstofindhold (Klasse 50 Mindre end eller lig med 0,23 %, 50 W Mindre end eller lig med 0,20%) og et optimeret mangan-til-kulstofforhold betyder, at standardsvejseprocesser (manuel lysbuesvejsning, gasafskærmet lysbuesvejsning, flux- svejsning uden svejsning kræver svejsning og submercardsvejsning) forvarmning til-tværsnit under 50 mm. Tykkere plader kan kræve moderat forvarmning, men der kræves ingen særlige procedurer.

4. HPS 70W: 40 % stigning i styrke uden vægtøgning. HPS 70W har en flydespænding på 485 MPa sammenlignet med 345 MPa for Grade 50-en stigning på 40 % i styrke uden vægtstigning. For broer med lang spændvidde oversættes dette direkte til en lettere overbygning, mindre fundamenter og lavere seismiske belastninger.

5. Et tykkelsesområde, der virkelig dækker dit projekt: Fra 4,76 mm (3/16 tommer) til 101,6 mm (4 tommer) og derover, med bredder op til 2.438 mm (96 tommer) og tilpasselige længder. Uanset om du har brug for tynde banesektioner eller kraftige{10}}flanger, er produkter tilgængelige fra lager eller kan fremstilles på bestilling på stålværket.

Motorvejsbroer

Ved konstruktion af motorvejsbroer har A709 høj styrke og god duktilitet og kan modstå store belastninger og modstå barske miljøforhold. Derfor bruges A709 normalt som hoveddrager eller anden bærende konstruktion ved fremstilling af broer.

Fodgængerbroer

Ved konstruktion af fodgængerbroer er A709 stålplader lette og holdbare, hvilket resulterer i betydelige omkostningsbesparelser.

Jernbanebroer

Jernbanebrokonstruktion har høje og strenge krav til belastninger og belastninger, som A709 grade 50 stålplader kan opfylde. Således anvendes ASTM A709 stålplader i vid udstrækning til fremstilling af stålbjælker og broersøjler.

Alt i alt spiller ASTM A709 stål en vigtig rolle i brokonstruktion med sine fremragende ydeevneegenskaber, som giver en stærk garanti for broers sikkerhed og stabilitet. Kontakt SYNERGIAs salgsingeniører for at få flere oplysninger om A709 brokonstruktionsstålplader.
