Introduktion af stålstrukturfuger
En stålstrukturfug er en del, der forbinder to eller flere hovedkomponenter på en bestemt måde. Det spiller en vigtig rolle i at forbinde medlemmer, bære belastninger og overføre belastninger i stålkonstruktioner.
2 TYPE'er af stålfuger i stålstruktur
Boltet forbindelse
Boltforbindelsesmetoden er at reservere huller på forskellige stålkonstruktionsdele og forbinde dem med højstyrkebolte. Stålstrukturfugen har egenskaberne ved let installation og enkel proces.
Fordele
Bolte stålforbindelser er hurtige og lette at installere, hvilket sparer tid og accelererer stålstrukturens samlingsproces.
Sammenlignet med svejsning kræver bolte led mindre teknisk ekspertise, hvilket reducerer behovet for højt kvalificeret arbejdskraft.
Den boltede forbindelse har god ydelse af fleksibilitet, der let kan afvikles og samles igen.
Kvaliteten af boltede samlinger er lettere at inspicere og verificere end svejste led.
Ulemper
Det vil udgøre potentielle sikkerhedsrisici, når stålstrukturen udsættes for vibrationer eller påvirkning på grund af løsningen af boltene. Det er således nødvendigt at vedligeholde og kontrollere bolte stålfuger regelmæssigt.
Forborende huller til boltede forbindelser kan reducere styrken af stålbjælker eller plader omkring de borede områder, hvilket svækker den strukturelle integritet.
Bolte forbindelser kan forårsage højspændingskoncentration omkring hullerne, hvilket potentielt påvirker den strukturelle holdbarhed.
Svejset forbindelse
De stålstrukturelle dele er sammenføjet ved svejsning. Denne metode har fordelene ved stærk lejekapacitet og stabil forbindelse.
Fordele
Metoden til svejsestålforbindelsesmetoden kan overføre kraft mellem stålbjælker og stålsøjler mere direkte, så stålkonstruktionsdele bedre kan modstå den tunge belastning.
Svejsning kræver ikke yderligere fittings såsom nødder og skiver.
Denne forbindelse øger stivheden af søjlens stråle uden at gå på kompromis med stålmedlemmets styrke på grund af borehullet.
Ulemper
Svejsning kræver dygtige svejsere eller avanceret svejseudstyr for at sikre svejsens kvalitet.
Når de er svejset, er led i stålstrukturer typisk vanskelige at adskille, så der skal overvejes nøje under design og konstruktion.
Svejsskvalitetsinspektioner er underlagt strenge standarder. Hvis svejsekvaliteten ikke opfylder de krævede standarder, kan det udgøre betydelige sikkerhedsrisici.
Forskellige stålstrukturfuger i PEB -stålbygninger

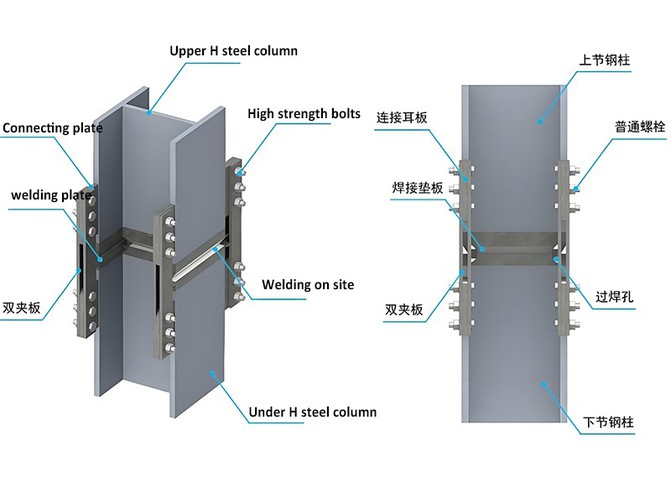

H-søjle stålforbindelse
Krydsformede stålkolonnefuger
Boks søjle stålfuger
Stråle-til-søjle stålforbindelse
Hovedbjælke- og anden stråleforbindelsesled
Designprincippet for stålstrukturfuger
- Egnet form og materiale skal vælges til stålstrukturfuger for at sikre stivhedsstyrke og sikre sikkerheden i stålstrukturfuger.
- Det er nødvendigt at overveje stresstilstand og belastning i begyndelsen af designet af stålfuger. Således bestemmes størrelsen, tykkelsen og korrekt forbindelsestilstand for knudepunkterne.
- For nogle specielle steder, såsom stadioner og udstillingshaller, skal design og fabrikation af stålstrukturfuger tage højde for integriteten og æstetikken, så det koordineres med hele stålstrukturen.
Funktionen af stålstrukturfuger
Transportbelastning
Stålforbindelsen er en vigtig forbindelsesdel i stålstrukturprojektet, der spiller rollen som overførsel af belastning.
Opretholde strukturel stabilitet
Stålfugerne bruges til at stabilisere strukturen. På den ene side forbinder og kombinerer stålstrukturfugerne forskellige strukturelle dele sammen, og på den anden side stabiliserer stålstrukturen den samlede stabilitet.
Optimal strukturelt design
Designet af stålstrukturfuger kan optimere design af strukturen, forbedre den samlede økonomi i stålstrukturprojektet og reducere omkostningsaffaldet.
Synergias tjenester
Design af stålfuger for styrke og fleksibilitet
Et professionelt team af designere bringer mange års erfaring og et væld af viden inden for stålstruktur fælles design. Brug af avancerede designværktøjer såsomTekla, CAD og BIM, Vi leverer skræddersyede stålstrukturfugerløsninger, der sikrer sikkerhed, høj bærende kapacitet og holdbarhed. De designløsninger, vi giver, overholder følgende standarder:
-
AISC 360
-
BS EN 1993
-
Som 4100
-
GB 50017
Fremstilling af høj kvalitet
Uanset om det er behandlingen af stålkonstruktionskomponenter eller fremstilling af stålstrukturfuger, sikrer vi, at alle stålmedlemmer opfylder de højeste standarder, med tolerancekontrol opretholdt inden for0. 2 mmaf CNC Lasing Cutting Machine. Alle strukturelle stålsvejsere er certificeret, og nogle af dem er kvalificerede pr.EN ISO 9606, EN ISO 14732ogAWS D1.1/ D1.1m.
Konklusion
Vi starter fra klientens synspunkt i streng overensstemmelse med deres behov, behandlingsnøjagtighed, design og behandling af stålstrukturfuger. Få din skræddersyede stålstruktur fælles løsning lige nu!
| Stålfuger, stålforbindelse | |||||
| Design | Tekla, Cad, Bim | ||||
| Stålkvalitet | ASTM A572, S355, S460, S500, Q460, Q355B osv. | ||||
| Størrelse tolerance | ± 0. 2mm | ||||
| Udstyr | CNC Laser Cutting Machine, Flame Cutting Machine, Plasma Cutting Machine osv. | ||||
| Bolte standard | GB | Astm | Da | Som/nzs | Jis |
| Hex Head Bolt | GB/T 1231 |
ASTM A490 ASTM A325 |
Da 14399-3 Da 14399-4 |
Som 1252-1 |
Jis B 1186- f8t Jis B 1186- f10t |
| Spændingskontrolbolt | GB 3632 |
ASTM A325 TC ASTM A490 TC |
Da 14399-10 | Som 1252-2 | Jis II -09- s10t |
| Weld Stud | GB/T 10433 | AWS D1.1 | ISO 13918 | - | JIS B1198 |
