Transportørstrukturer

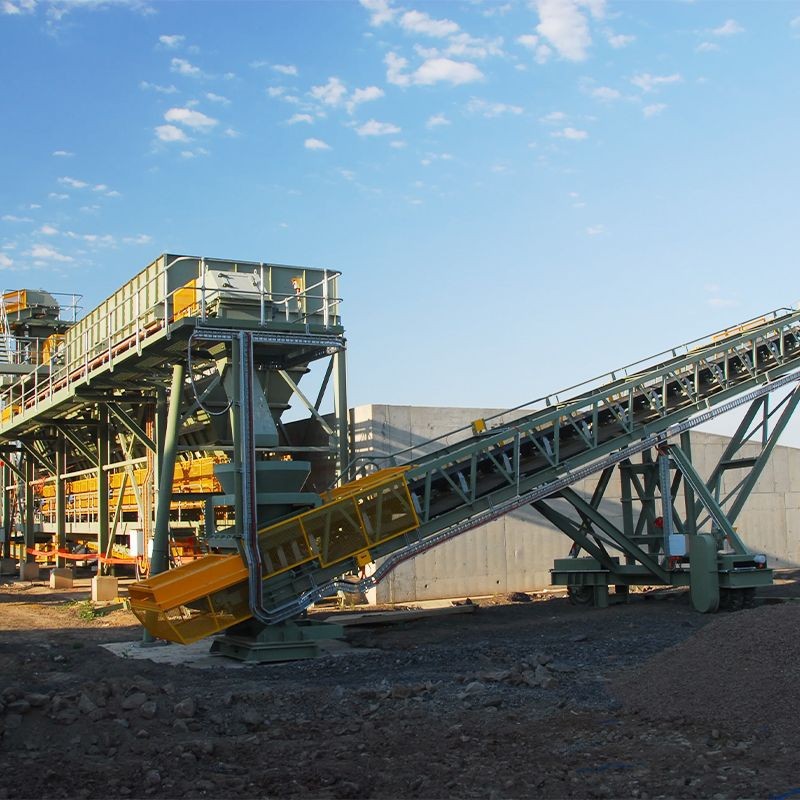

Et transportsystem er hjørnestenen i moderne produktionslinjer. I minesektoren giver transportørstålstrukturer sikker, pålidelig, stærk og stabil støtte til transport af malme, grus, kul og andre materialer.

En transportørbro er et stykke minedriftudstyr, der bruges i stripminedrift til fjernelse af overbelastning og til dumping af det på den indre ødelæggelsesbank af den åbne miner. Og på grund af styrken og stabiliteten af ​​stålet, kan transportørstrukturen opfylde kravene i langspændede minemiljøer. For eksempel er en fagstolens ramme det rigtige valg til situationer, hvor der er behov for en høj jordafstand, eller systemets understøttelsesben er langt væk fra hinanden.

Bælte transportsystemet er generelt sammensat af foderskut, en mellemliggende stålramme og et belastningsområde. Den komplette transportørstålramme består af følgende komponenter:

1. Hovedstålstrukturelle komponenter

Hovedstråler



Den vigtigste stålstrukturstråle fungerer som den kritiske bærende ramme for transportsystemet, hvilket giver essentiel støtte til både transportbånd og vægten af ​​de transporterede materialer. Disse bjælker er designet til at sikre dynamisk balance og strukturel integritet og er typisk konstrueret af I-bjælker, svejsetH-bjælker, ellerkassebjælker. Deres høje bøjningsstyrke og holdbarhed gør det muligt for dem at modstå langsigtede operationelle belastninger, hvilket sikrer pålidelig ydelse i krævende industrielle miljøer.

Stålstøttekolonner



Supportkolonnerne spiller en vigtig rolle i overførsel af langsgående belastninger på tværs af transportsystemet, hvilket sikrer stabiliteten og den strukturelle integritet af hele opsætningen. Tilpasset designet til at imødekomme specifikke krav er disse kolonner konstrueret til at håndtere udfordrende industrielle forhold, herunder store spenn og komplekse jordmiljøer. Konstrueret primært fraSquare Hollow Sections (SHS)Og H-bjælker, de tilbyder enestående styrke og holdbarhed, hvilket gør dem ideelle til krævende applikationer.

Krydsstråler



DeKrydsstrålerer væsentlige komponenter, der forbinder de to ender af transportbåndet, hvilket giver støtte til at forhindre lateral deformation af strukturen. Ved at opretholde justering og stabilitet sikrer disse bjælker glat drift og forbedrer den samlede holdbarhed af transportsystemet.

Trussstruktur



Designet til store pladser, såsom minedrift og cementplanter,TrussstrukturKombinerer let konstruktion med enestående styrke, hvilket gør den ideel til langdistance-materialetransport. Denne robuste ramme fremstilles typisk ved hjælp af svejste H -stålbjælker eller cirkulære rørstænger, hvilket sikrer både holdbarhed og effektivitet i krævende industrielle miljøer.

2. Forbindelsesdele

Boltede forbindelser

Bolte med høj styrke er en nøglekomponent i transportørstrukturen, der tilbyder præcis kontrol af forudindlæst kraft og enestående forskydningskapacitet. Disse bolte er ideelle til den modulære samling af forskellige strukturelle dele, hvilket sikrer en sikker og pålidelig forbindelse. Derudover muliggør deres design let adskillelse og vedligeholdelse, hvilket gør dem til et praktisk valg til effektivt vedligeholdelse af systemer.

Svejste led

Svejsning er den foretrukne metode til at deltage i nøglebelastningskomponenter i transportørstrukturen, hvilket sikrer robuste og holdbare forbindelser. For at garantere den højeste kvalitet anvender vi fuld penetrationssvejsning i overensstemmelse med AWS D1.1-standarder, suppleret med ikke-destruktiv test (NDT) såsom ultralydstest (UT). Denne strenge test sikrer strukturel integritet og langsigtet pålidelighed i krævende industrielle anvendelser.

Ankerbolte

Ankerbolte kan fikse transportørstrukturen til betonfonden eller jorden for at sikre den samlede stabilitet af bælttransportørstrukturen. Ved at tilvejebringe en fast og pålidelig forbindelse hjælper de med at opretholde justering og forhindre bevægelse, selv under tunge belastninger eller dynamiske driftsbetingelser.

Hex Head Bolts

TC -bolte

Svejsningsstifter

Ankerbolte

3. tilbehør



01



beliggenhed

Bangladesh



02



Projekt

Cementplantebælte transportør



03



Anvendelse

Industriel fremstilling
